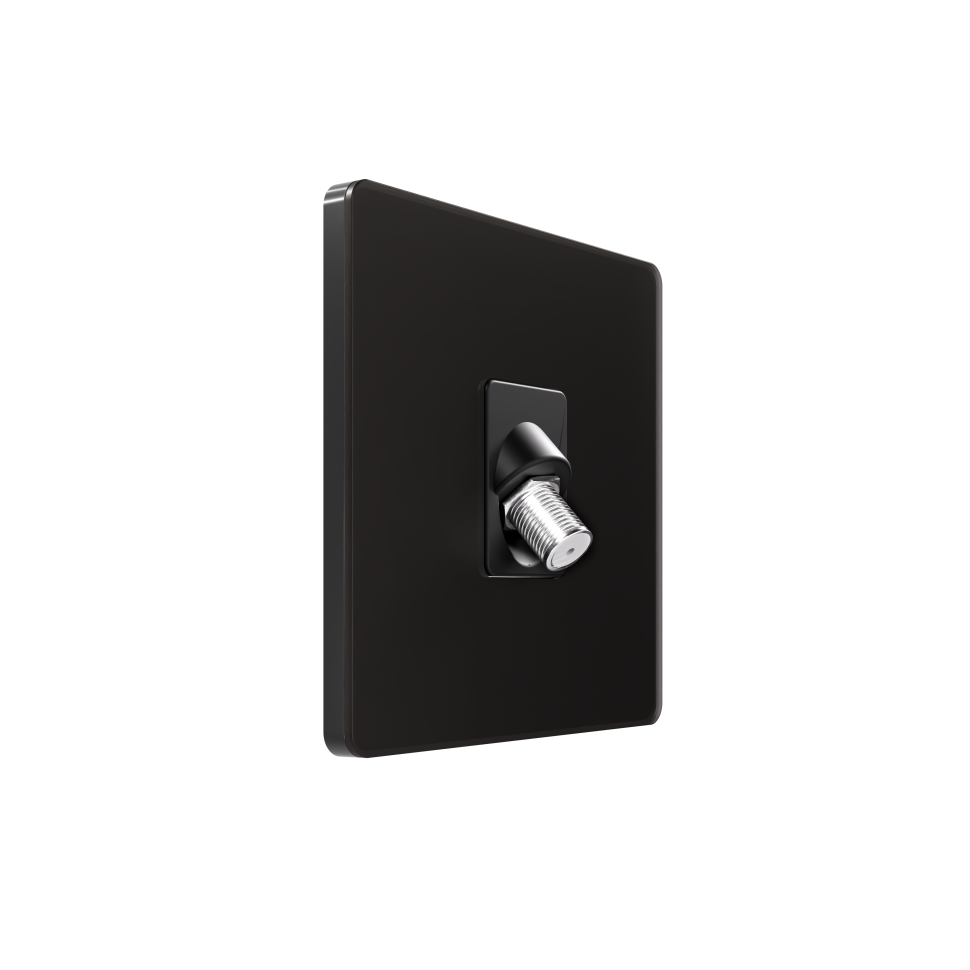

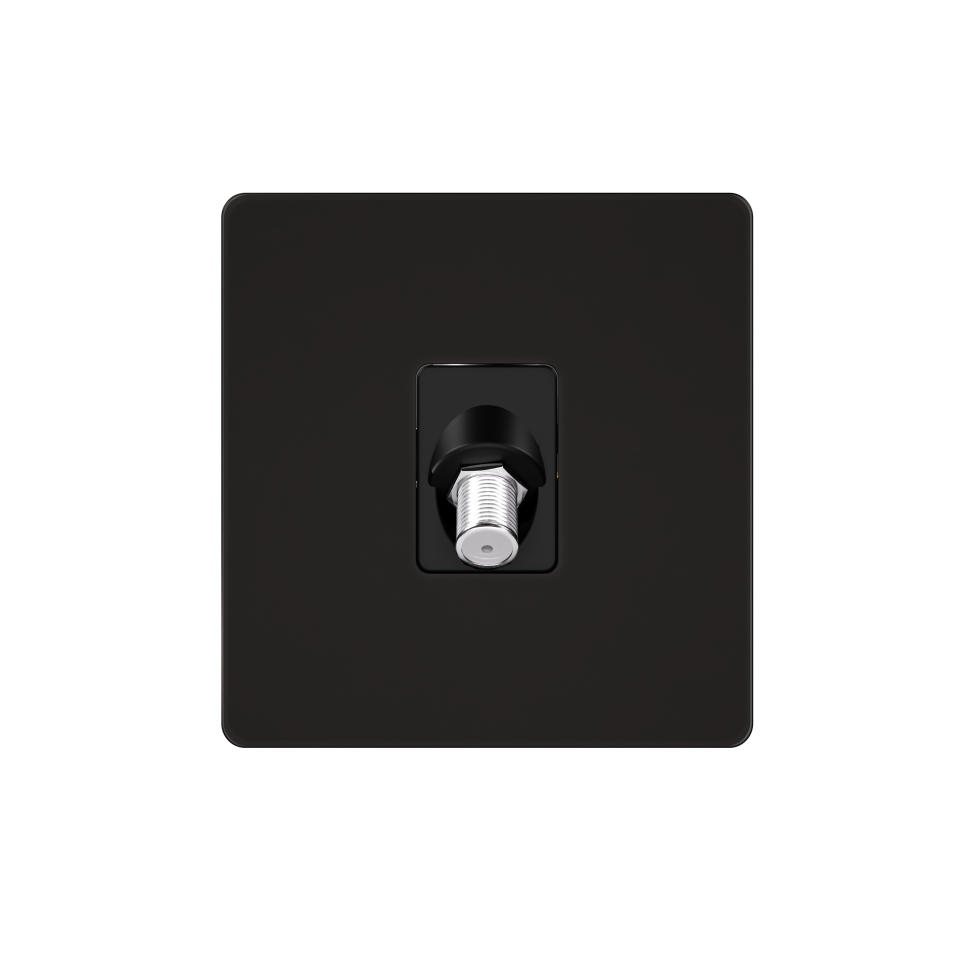

Systeme Infinity, Розетка телевизионная С/У TV/FM/SAT 5-2400MГц, Полярная ночь

Назначение

Оконечная телевизионная розетка Systeme Infinity объединяет в одном модуле подключение трёх типов сигнала — TV, FM и SAT — в широком диапазоне 5–2400 МГц. Это позволяет использовать одну точку подключения для эфирного, кабельного и спутникового телевидения, а также радио. Модель предназначена для установки в конце кабельной линии (оконечный тип): она не перераспределяет сигнал дальше по цепи, а отдаёт его непосредственно на приёмное оборудование (ТВ‑приёмник, приставку и т. п.). Розетка выполнена в цвете «Полярная ночь» с матовой фактурой и рассчитана на скрытую установку (С/У) в стандартный подрозетник. Механизм совместим с рамками серии Infinity (рамка приобретается отдельно).

Ключевые преимущества

• Три сигнала в одном модуле. Один модуль заменяет три отдельные розетки (TV, FM, SAT) — экономится место на стене, упрощается монтаж и повышается эстетика точки подключения.
• Высокое качество передачи сигнала. Три независимых F‑разъёма снижают взаимные наводки; затухание сигнала не превышает 2 дБ, волновое сопротивление — 75 Ом.
• Практичный дизайн. Цвет «Полярная ночь» — глубокий тёмно‑серый оттенок с холодным подтоном: он не выглядит слишком строго, как чёрный, и лучше маскирует пыль и лёгкие загрязнения. Матовая поверхность не бликует и устойчива к отпечаткам пальцев.
• Гибкая интеграция. Механизм совместим с одно‑ и многопостовыми рамками Infinity — можно собрать единый эстетический ряд с другими электроустановочными изделиями серии.
• Надёжные материалы. Лицевая панель из термостойкого ABS‑пластика с УФ‑стабилизацией устойчива к выцветанию и мелким механическим воздействиям; металлические элементы разъёмов обеспечивают надёжный контакт и долговечность.

Принцип работы

1. Приём сигнала. Коаксиальный кабель (рекомендуется RG‑6 или SAT‑703, 75 Ом) заводится на соответствующий F‑разъём (TV/FM/SAT).
2. Передача без перераспределения. Поскольку это оконечная розетка, сигнал не делится на несколько направлений — он подаётся напрямую на приёмное устройство.
3. Минимизация потерь. Конструкция с экранированием и согласованным волновым сопротивлением 75 Ом снижает затухание и защищает от внешних помех.
4. Разделение каналов. Независимые цепи для TV, FM и SAT исключают взаимные наводки между диапазонами, что особенно важно при одновременном приёме эфирного ТВ и спутникового сигнала.
5. Фиксация кабеля. F‑коннекторы с винтовым зажимом обеспечивают надёжное крепление центральной жилы и оплётки — это критично для стабильной работы на высоких частотах (вплоть до 2400 МГц).

Технические характеристики

• Тип устройства: оконечная телевизионная розетка (TV/FM/SAT).
• Частотный диапазон: 5–2400 МГц (покрывает DVB‑T/T2, DVB‑C, спутниковые диапазоны).
• Волновое сопротивление: 75 Ом.
• Затухание сигнала: не более 2 дБ.
• Количество разъёмов: 3 независимых F‑разъёма (TV, FM, SAT).
• Способ монтажа: скрытая установка (С/У).
• Монтажная коробка: квадратная, 86×86×50 мм (совместимые артикулы: FSE350000, FSE350500, FSE350600 и аналоги).
• Крепление: винтовое либо на распорные лапки.
• Степень защиты: IP20 — только для сухих отапливаемых помещений.
• Цвет лицевой панели: «Полярная ночь», матовая фактура.
• Материал корпуса: термостойкий ABS‑пластик с УФ‑стабилизаторами.
• Габариты механизма: 86×90×36 мм.
• Артикул: FSE001098.

Сценарии применения

• Гостиная и домашний кинотеатр. Одна аккуратная точка подключения для ТВ, приставки и спутникового ресивера без «паутины» кабелей и лишних розеток.
• Спальня и детская. Компактное решение для подключения телевизора и радио; минималистичный вид и практичный цвет подходят под разные стили интерьера.
• Кухня и прихожая. Удобное размещение ТВ‑точки в зоне, где важно сохранить чистоту линий и не перегружать стену электрооборудованием.
• Офисы и переговорные. Организация ТВ‑зоны с единым аккуратным модулем, который легко вписать в строгий офисный интерьер.
• Объекты с дизайнерской отделкой. Матовый оттенок «Полярная ночь» хорошо сочетается с бетоном, металлом, стеклом и деревом — подходит для лофта, минимализма, скандинавского и хай‑тек стилей.

Особенности монтажа и эксплуатации

• Только оконечная схема. Эта модель не предназначена для последовательной разводки (в отличие от проходных розеток). Её ставят в конце линии — непосредственно у телевизора или ресивера.
• Правильный кабель. Используйте коаксиальный кабель 75 Ом (RG‑6, SAT‑703): это критично для диапазона до 2400 МГц и спутникового сигнала.
• Качественная зачистка и обжим. Центральная жила не должна касаться оплётки; оплётка и фольга должны быть правильно отведены — иначе будут потери сигнала и помехи.
• Установка в стандартный подрозетник. Механизм рассчитан на квадратную коробку 86×86 мм; крепление — винтовое или на распорные лапки.
• Рамка не входит в комплект. Подбирайте рамку отдельно из линейки Infinity в нужном цвете и количестве постов.
• Безопасность и нормы. Монтаж выполняйте при отключённом питании; соблюдайте требования ПУЭ и стандартов слаботочных систем.
• Уход. Для очистки лицевой панели используйте сухую или слегка влажную мягкую ткань без абразивных и агрессивных чистящих средств.

Дизайн и интеграция в интерьер

Цвет «Полярная ночь» отличается от классического чёрного более холодным, «сумеречным» подтоном — он лучше сочетается с металлическими, стеклянными и бетонными поверхностями. Матовая фактура поддерживает стили минимализм, лофт, хай‑тек и скандинавский. Благодаря скрытой установке лицевая панель не выступает за плоскость стены — это сохраняет чистоту линий даже при интенсивной эксплуатации. Совместимость с рамками Infinity позволяет формировать многопостовые блоки: например, в одной группе можно разместить ТВ‑розетку, силовую розетку и USB‑модуль — все элементы будут выглядеть как единая композиция.

Важные примечания

• Рамка не входит в комплект поставки — её необходимо заказывать отдельно.
• Перед монтажом обязательно ознакомьтесь с инструкцией производителя и соблюдайте требования ПУЭ, СП и стандартов слаботочных систем.
• Для корректной работы используйте кабель 75 Ом и качественные F‑коннекторы.
• При проектировании ТВ‑сети учитывайте, что это оконечная модель: она не подходит для организации последовательной разводки нескольких телевизоров в одной комнате.
• Артикул изделия: FSE001098 (удобно использовать для поиска и заказа).
