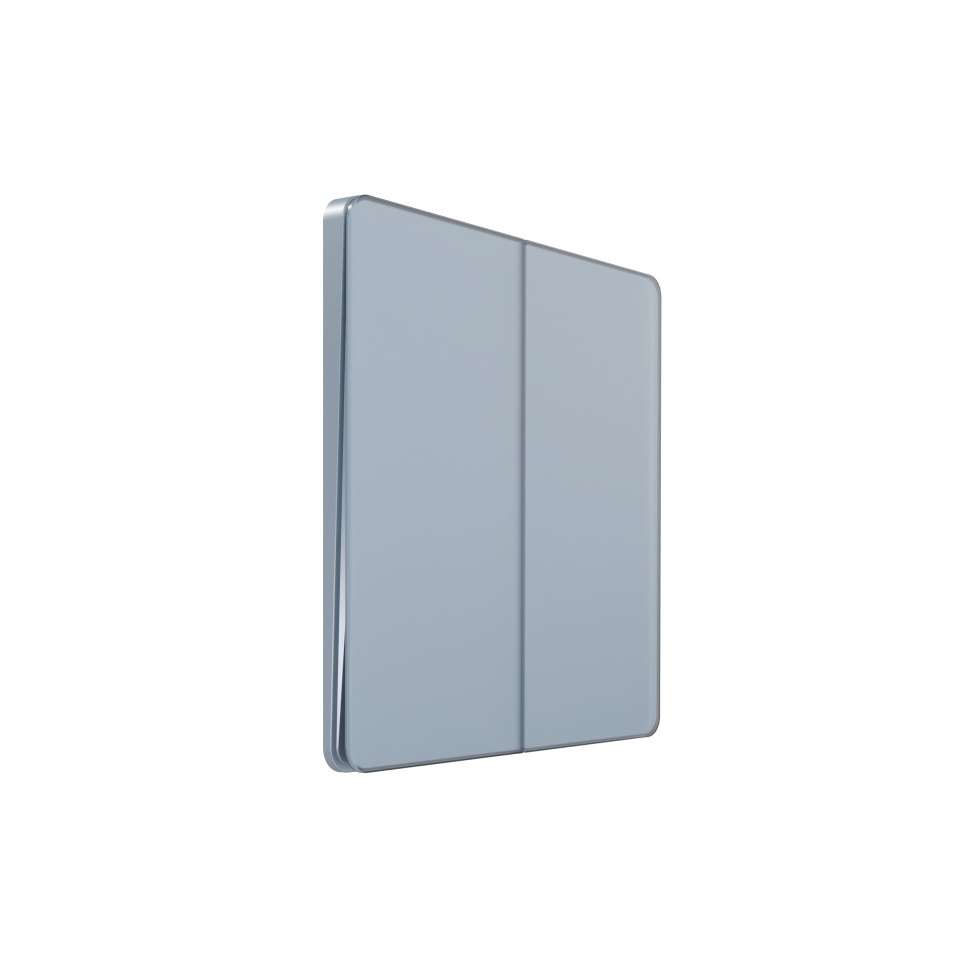

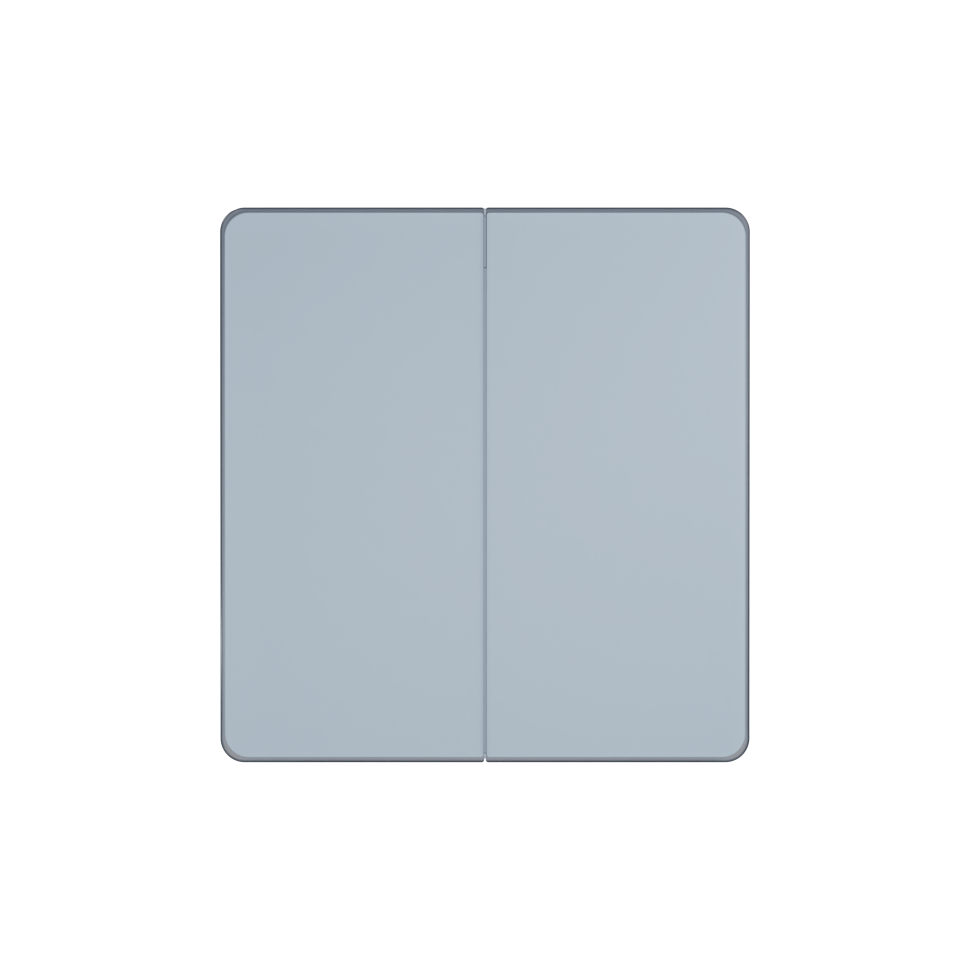

Systeme Infinity, Выключатель (кросс.-переключатель) С/У 2кл. (250В,10АХ), Стальное небо

Двухклавишный перекрёстный (кросс‑)переключатель Systeme Infinity от Systeme Electric в цвете «Стальное небо» — электроустановочное изделие скрытой установки для гибкого управления освещением из нескольких точек. С помощью двух клавиш можно независимо включать и выключать две группы светильников в рамках единой схемы с проходными выключателями. Это решение оптимально для помещений, где требуется зонирование света: например, отдельно общий свет и локальная подсветка.

Принцип работы и логика коммутации

Кросс‑переключатель не используется автономно: он встраивается в цепь между двумя проходными выключателями и обеспечивает реверсивную коммутацию для каждой из двух линий:

• Две независимые линии на одной панели. Каждая клавиша управляет отдельной цепью по схеме перекрёстного переключения — это позволяет раздельно контролировать две зоны освещения.
• Реверсивная коммутация. При нажатии клавиши происходит перекрёстное переключение соответствующей пары линий — так меняется логика подачи напряжения, и состояние нагрузки можно изменить с любой точки управления.
• Бистабильная логика. Положение клавиши не фиксирует состояние «вкл/выкл»: итоговое состояние каждой линии зависит от комбинации положений всех выключателей в цепи.
• Схема подключения 7. Устройство рассчитано на типовую схему для кросс‑переключателей — стандарт, который учитывают проектировщики и монтажники при разводке освещения.

Добавление ещё одного кросс‑переключателя в цепь увеличивает число точек управления на одну для обеих линий. Так можно масштабировать систему под конкретную планировку.

Основные сценарии применения

• Коридоры с зонированием света. Одна клавиша — для общего освещения по всей длине, вторая — для локальной подсветки у входа или в тупиковой зоне.
• Лестничные марши в 2–3 пролёта. Раздельное управление светом на разных участках лестницы или на площадках, с возможностью включения/выключения с нескольких этажей.
• Спальни и гардеробные с двумя входами. Например, одна клавиша — основной свет, вторая — ночник или подсветка шкафа; управлять можно из разных точек комнаты.
• Гостиные и холлы с несколькими входами. Разделение на «яркий» и «вечерний» свет с независимым управлением из разных зон помещения.
• Офисы и переговорные с несколькими дверями. Одна клавиша для общего освещения зала, вторая — для подсветки рабочей зоны или коридора.
• Коттеджи и многоуровневые квартиры. Организация единой логики освещения на разных этажах: например, одна линия для лестничного холла, вторая — для коридора второго этажа.

Технические характеристики

• Тип устройства: перекрёстный (кросс‑)переключатель, 2 клавиши.
• Тип установки: скрытая (встраиваемая) в стандартные монтажные коробки 86×86×50 мм (совместим с коробками серий FSE350000, FSE350500, FSE350600 и аналогами).
• Номинальное напряжение: 250 В.
• Номинальный ток: 10 А (10 АХ).
• Максимальная нагрузка: до 2300 Вт на линию (при 230–250 В) — подходит для большинства бытовых осветительных групп, включая светодиодные и компактные люминесцентные светильники.
• Схема подключения: схема 7 (перекрёстный переключатель).
• Степень защиты: IP20 — для сухих помещений без прямого воздействия влаги и пыли.
• Материал лицевой панели: матовое стекло — устойчиво к царапинам, не даёт бликов, меньше заметны отпечатки пальцев.
• Сечение подключаемых проводов: 0,75–2,5 мм² (медные и алюминиевые жилы), винтовые зажимы.
• Габариты: 85,9×90 мм.
• Артикул: FSE001173 (актуальность артикула уточняйте у поставщика).

Конструкция и удобство эксплуатации

• Стандартная посадка. Механизм рассчитан на типовые монтажные коробки — не требуется подгонка или нестандартные решения.
• Раздельная коммутация линий. Две клавиши обеспечивают независимое управление двумя цепями — это удобно для зонирования освещения без прокладки дополнительных линий.
• Простая схема подключения. Винтовые зажимы и маркировка клемм упрощают монтаж и снижают вероятность ошибок при коммутации.
• Надёжная фиксация. Крепление с помощью лапок и/или винтов исключает люфт и расшатывание при эксплуатации.
• Чёткая тактильная отдача. Клавиши имеют выверенный ход и отчётливый щелчок — это снижает риск ошибочного нажатия и повышает комфорт.
• Износостойкие контактные группы. Контакты из фосфористой бронзы обеспечивают стабильную коммутацию, повышенную прочность и устойчивость к коррозии даже при интенсивной эксплуатации.

Дизайн и интеграция в интерьер

Цвет «Стальное небо» — матовый серо‑голубой оттенок с нейтральным холодным подтоном. Он органично вписывается в современные стили: минимализм, хай‑тек, скандинавский стиль, лофт.

Ключевые преимущества лицевой панели:

• Матовая стеклянная поверхность. Выглядит сдержанно и стильно, не создаёт бликов даже при прямом взгляде.
• Практичность. Меньше заметны следы от прикосновений, устойчива к мелким царапинам.
• Совместимость с рамками серии Infinity. Механизм можно устанавливать в составе блока с другими изделиями (розетками, проходными и обычными выключателями, диммерами) в едином стиле.

Рекомендации и важные нюансы

• Используйте в комплекте с проходными выключателями. Кросс‑переключатель — это промежуточное звено схемы: без проходных выключателей корректная работа невозможна.
• Соблюдайте схему подключения. Для надёжной работы применяйте схему 7 и не заменяйте кросс‑переключатель на обычный или проходной.
• Учитывайте нагрузку по каждой линии. Максимальная мощность — до 2300 Вт на каждую из двух цепей: не подключайте группы светильников или приборы, превышающие этот порог.
• Планируйте точки управления заранее. Добавление каждого нового кросс‑переключателя увеличивает число точек управления на одну — это удобно, но требует корректной разводки на этапе проектирования электрики.
• Выбирайте место установки с учётом логики маршрутов. Оптимально размещать кросс‑переключатели в промежуточных точках длинных маршрутов (например, на поворотах коридоров или на площадках лестниц).
• Соблюдайте требования по степени защиты. IP20 допускает установку только в сухих помещениях. Для влажных зон (ванные, душевые) следует выбирать модели с защитой не ниже IP44.
