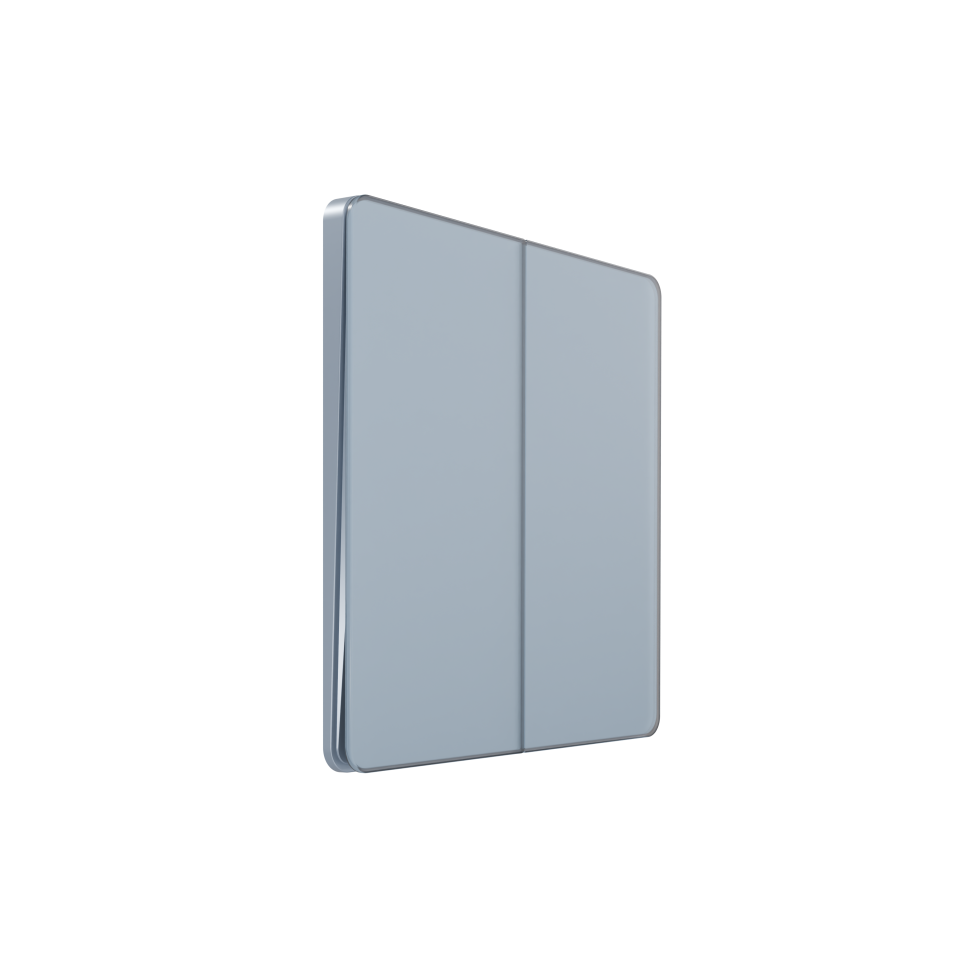

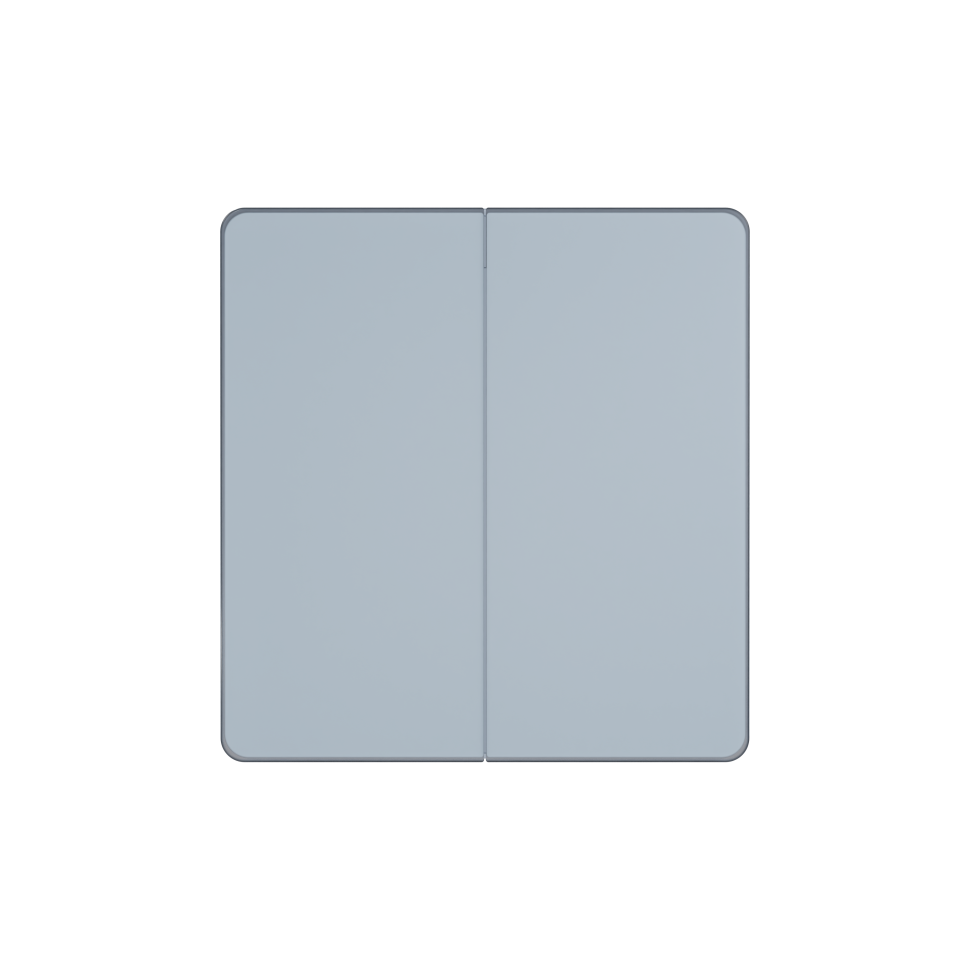

Systeme Infinity, Выключатель с самовозвратом С/У 2кл. (250В,10А), Стальное небо

Двухклавишный выключатель с самовозвратом Systeme Infinity (арт. FSE001117) в цвете «Стальное небо» от Systeme Electric — нажимной механизм без фиксации для импульсного управления двумя независимыми электрическими цепями. Устройство предназначено для скрытой установки в стандартные монтажные коробки и рассчитано на работу в сетях переменного тока до 250 В с номинальным током 10 А. Особенность конструкции — каждая клавиша автоматически возвращается в исходное положение после нажатия, замыкая цепь только на время воздействия. Это позволяет раздельно управлять двумя нагрузками по принципу кратковременной подачи импульса: например, одной клавишей активировать дверной звонок, второй — запуск привода штор или жалюзи.

Принцип работы и логика коммутации

Выключатель реализует импульсный тип управления по схеме 1+1 (две независимые цепи):

• Кратковременное замыкание каждой цепи. При нажатии любой из клавиш происходит замыкание соответствующей контактной группы — питание подаётся на подключённую нагрузку. Как только пользователь отпускает клавишу, контакты размыкаются, клавиша возвращается в нейтральное положение.
• Отсутствие фиксации. В отличие от классических выключателей, здесь нет устойчивого «включённого» состояния: управление строится на подаче короткого импульса, а удержание состояния нагрузки реализуется внешними устройствами (например, импульсными реле).
• Независимая работа клавиш. Каждая клавиша управляет своей цепью без взаимного влияния — это даёт гибкость при проектировании схем автоматизации и распределения нагрузок.

Такой принцип востребован в автоматизированных и полуавтоматизированных схемах: выключатель выступает в роли кнопки «команды», а состояние нагрузки (включено/выключено) удерживает сам реле‑модуль или контроллер.

Дизайн и цветовое решение

Цвет «Стальное небо» — это сдержанный серо‑голубой оттенок с матовой фактурой и холодным подтоном. Покрытие устойчиво к отпечаткам пальцев, мелким царапинам и выцветанию; уход — протирание мягкой сухой или слегка влажной тканью без абразивов.

Матовые стеклянные клавиши повышают износостойкость лицевой панели и добавляют современный акцент. За счёт точного совпадения геометрии и фактуры с остальными изделиями серии Infinity выключатель визуально не выделяется в составе блока: профиль и толщина рамки идентичны другим механизмам серии, поэтому электроточка смотрится как единая конструкция.

Совместимость и монтаж

Выключатель разработан специально для рамок серии Infinity от Systeme Electric и устанавливается в стандартные квадратные монтажные коробки (рекомендуемые типоразмеры — 86×86×50 мм). Монтаж — скрытый, крепление винтовое, подключение — через винтовые зажимы под провод сечением 0,75–2,5 мм².

Ключевые особенности монтажа:

• Точная геометрия. Механизм плотно фиксируется в коробке, лицевая панель устанавливается заподлицо со стеной, без выступов и перекосов.
• Совместимость с рамками Infinity. Выключатель рассчитан на установку в однопостовые и многопостовые рамки серии — стыковка без зазоров, единый стиль всей электроточки.
• Простота обслуживания. Доступ к клеммам сохраняется после установки лицевой панели; демонтаж лицевой части возможен без снятия механизма из коробки.

Технические характеристики

• Тип изделия: двухклавишный выключатель с самовозвратом (нажимной механизм, схема 1+1).
• Серия и бренд: Systeme Infinity, Systeme Electric.
• Артикул: FSE001117.
• Цвет: «Стальное небо».
• Номинальное напряжение: 250 В (AC).
• Номинальный ток: 10 А (AC1, резистивная нагрузка).
• Способ монтажа: скрытая установка в монтажную коробку.
• Подключение: винтовые клеммы, сечение провода 0,75–2,5 мм².
• Материал лицевой панели: стекло (матовое) + ударопрочный пластик.
• Степень защиты: IP20 (для сухих помещений).
• Габариты механизма: 90×86×45,2 мм (В×Ш×Г).

Для каких сценариев и помещений подходит

• Управление звонками и дверными сигналами. Классическая задача для нажимных механизмов без фиксации: цепь замыкается только на время нажатия.
• Схемы с импульсными реле. Выключатель подаёт короткий импульс, а реле удерживает состояние нагрузки — так организуют управление освещением из нескольких точек без проходных выключателей.
• Автоматизация штор, жалюзи, роллет. Кратковременная команда запускает привод, а логика работы реализуется в контроллере или реле.
• Профессиональные электромонтажные проекты. Решение востребовано у подрядчиков и проектировщиков, которые закладывают типовые импульсные схемы в гостиницах, апартаментах, офисных и общественных зданиях.

Важные нюансы и ограничения

• Только для сетей переменного тока. Устройство рассчитано на работу в однофазных сетях 230–250 В AC.
• Нагрузка в пределах номинала. При проектировании важно учитывать суммарную мощность подключённых устройств: превышение 10 А может привести к перегреву контактов и преждевременному износу механизма.
• Не для индуктивных нагрузок с высокими пусковыми токами. Для мощных электродвигателей, насосов и аналогичного оборудования рекомендуется использовать дополнительную коммутацию через контактор.
• Условия эксплуатации: IP20 — только для сухих помещений без прямого попадания влаги; не предназначен для ванных комнат, душевых, уличных и влажных технических зон.

Преимущества решения

• Точность управления. Подача питания строго на время нажатия исключает ложные срабатывания и нештатные режимы работы подключённого оборудования.
• Гибкость схем. Две независимые клавиши позволяют реализовать раздельные импульсные команды без усложнения проводки.
• Интеграция в автоматизацию. Идеален для типовых импульсных схем с реле, контроллерами и приводами — упрощает проектирование и снижает количество уникальных узлов в проекте.
• Эстетика и унификация. Цвет «Стальное небо» и матовая фактура поддерживают современный дизайн, а совместимость с рамками Infinity сохраняет визуальную целостность электроточки.
• Простой монтаж и обслуживание. Скрытая установка, винтовое крепление, доступ к слоту и клеммам без демонтажа механизма.
