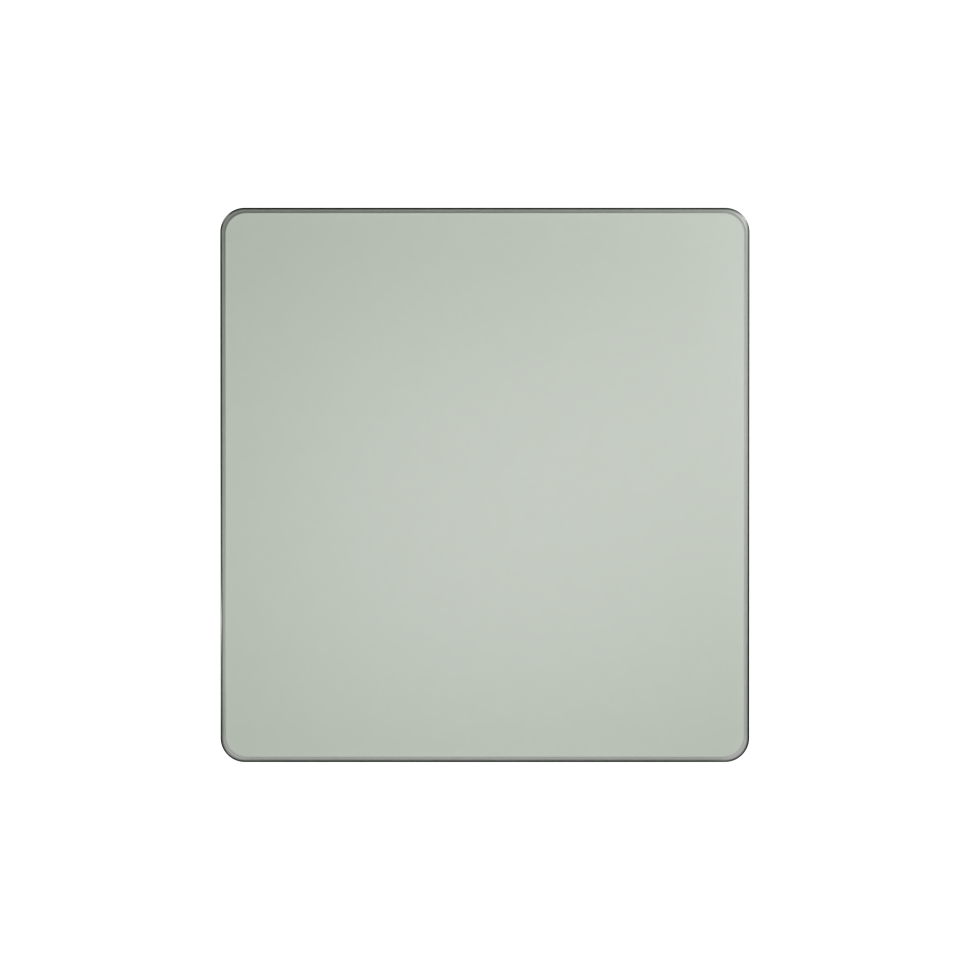

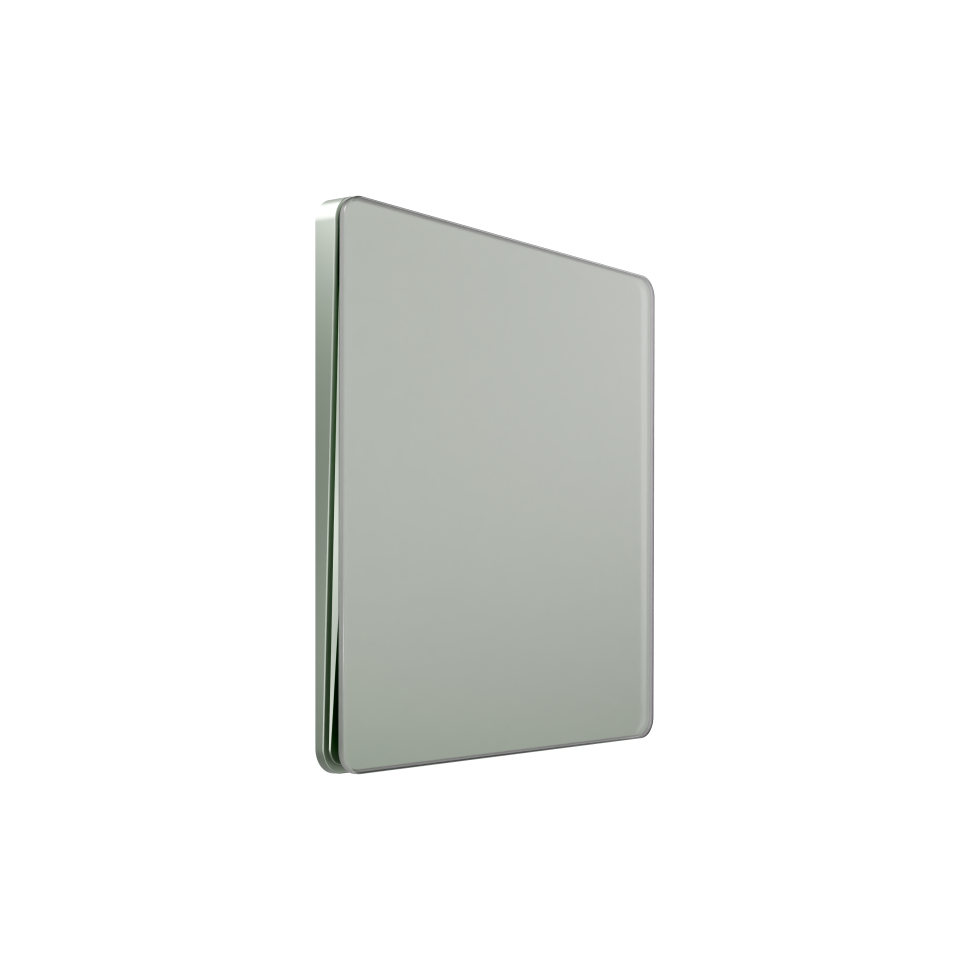

Systeme Infinity, Выключатель (кросс.-переключатель) С/У 1кл. (250В,10АХ), Таежное утро

Назначение и принцип работы

Кросс‑переключатель (перекрёстный выключатель) Systeme Infinity используется в составе схемы управления освещением из трёх и более точек — строго в связке с двумя проходными выключателями. Он не включает и не отключает свет напрямую, а меняет местами линии между двумя цепями: это позволяет управлять одной нагрузкой с разных мест независимо от положения остальных выключателей.

Такая схема особенно удобна в длинных коридорах, на лестничных пролётах, в спальнях (например, включение у двери и выключение у кровати), а также в проходных зонах общественных и коммерческих помещений.

Устройство рассчитано на номинальное напряжение 250 В и ток до 10 АХ — это соответствует нагрузке примерно до 2300 Вт для ламп накаливания. Для LED‑нагрузки ориентируйтесь на паспортные характеристики драйверов: некоторые схемы могут быть несовместимы с диммерами или отдельными типами драйверов. Клавиша без фиксации: после нажатия она возвращается в исходное положение.

Особенности конструкции и дизайн (безрамочная серия)

Кросс‑переключатель выполнен в концепции безрамочной серии Systeme Infinity: лицевая панель из матового стекла интегрирована с корпусом, отдельного обрамления нет. При многопостовом монтаже изделия стыкуются вплотную «стык в стык», формируя ровную линию без видимых швов — это подчёркивает минималистичный стиль и хорошо вписывается в современные интерьеры (сканди, минимализм, эко, лофт).

Ключевые элементы дизайна и материалов:

• Матовое антибликовое стекло с олеофобным покрытием. Не даёт резких бликов, устойчиво к отпечаткам пальцев, легко очищается.
• Ультратонкий профиль. Толщина стеклянной панели — 3,5 мм, что придаёт изделию визуальную лёгкость.
• Прочность 6H по шкале Мооса. Стекло устойчиво к мелким царапинам в повседневной эксплуатации.
• Цвет «Таёжное утро». Спокойный природный оттенок гармонично сочетается с нейтральной палитрой, визуально «смягчает» электроустановочные изделия и не спорит с отделкой стен.
• Тактильная клавиша. Чёткая обратная связь при нажатии, ресурс — тысячи циклов срабатывания.

Типовые сценарии использования

• Длинные коридоры и холлы. Управление светом с двух концов коридора и из примыкающей комнаты: удобно и функционально.
• Лестничные пролёты. Включение внизу и выключение наверху (или наоборот) без необходимости возвращаться.
• Спальни и гостевые комнаты. Включение у двери, выключение у кровати (и обратно) — повышает комфорт и снижает риск споткнуться в темноте.
• Прихожие с несколькими входами. Управление освещением из разных зон прихожей или смежных помещений.
• Офисные и коммерческие помещения. Организация удобного управления светом в проходных зонах, коридорах, переговорных, где важно гибкое управление из разных точек.

Технические характеристики

Особенности монтажа и эксплуатации

• Только в составе схемы. Кросс‑переключатель не используется самостоятельно: он устанавливается строго между двумя проходными выключателями в схеме управления из 3 и более точек.
• Безрамочный монтаж и стыковка. Изделия монтируются вплотную друг к другу без рамок. Для точного выравнивания рекомендуется использовать монтажные коробки с системой позиционирования.
• Только для скрытой проводки. Механизм устанавливается в стандартную квадратную коробку 86×86 мм. Глубина подрозетника должна быть не менее 40–50 мм для корректной укладки проводов.
• Электробезопасность. Все работы выполняйте при полностью отключённом питании, строго соблюдая ПУЭ и требования электробезопасности.
• Подбор проводов. Используйте медные провода сечением 0,75–2,5 мм². Для долговечного соединения рекомендуются клеммы WAGO либо гильзование.
• Уход за лицевой панелью. Очищайте мягкой сухой или слегка влажной тканью без абразивов и агрессивных растворителей.
• Условия эксплуатации. Степень защиты IP20 допускает применение только в сухих отапливаемых помещениях без прямого воздействия влаги и конденсата.

Важные примечания

• В серии Systeme Infinity рамки не предусмотрены: эстетика и функциональность построены на моноблочной конструкции и плотной стыковке изделий — рамку приобретать отдельно не требуется.
• Кросс‑переключатель нельзя использовать как обычный или проходной выключатель: схема подключения и логика работы у него принципиально иные.
• Для корректной работы всей схемы обязательно соблюдение правильной разводки трёхжильного кабеля между проходными и кросс‑переключателем.
• Перед началом монтажа обязательно ознакомьтесь с технической документацией производителя и соблюдайте действующие нормы и стандарты электромонтажа.
• Не используйте изделие во влажных зонах и не допускайте попадания воды на механизм.
• При проектировании схемы учитывайте тип нагрузки: для некоторых LED‑драйверов и диммеров возможны конфликты — требуется проверка совместимости.
