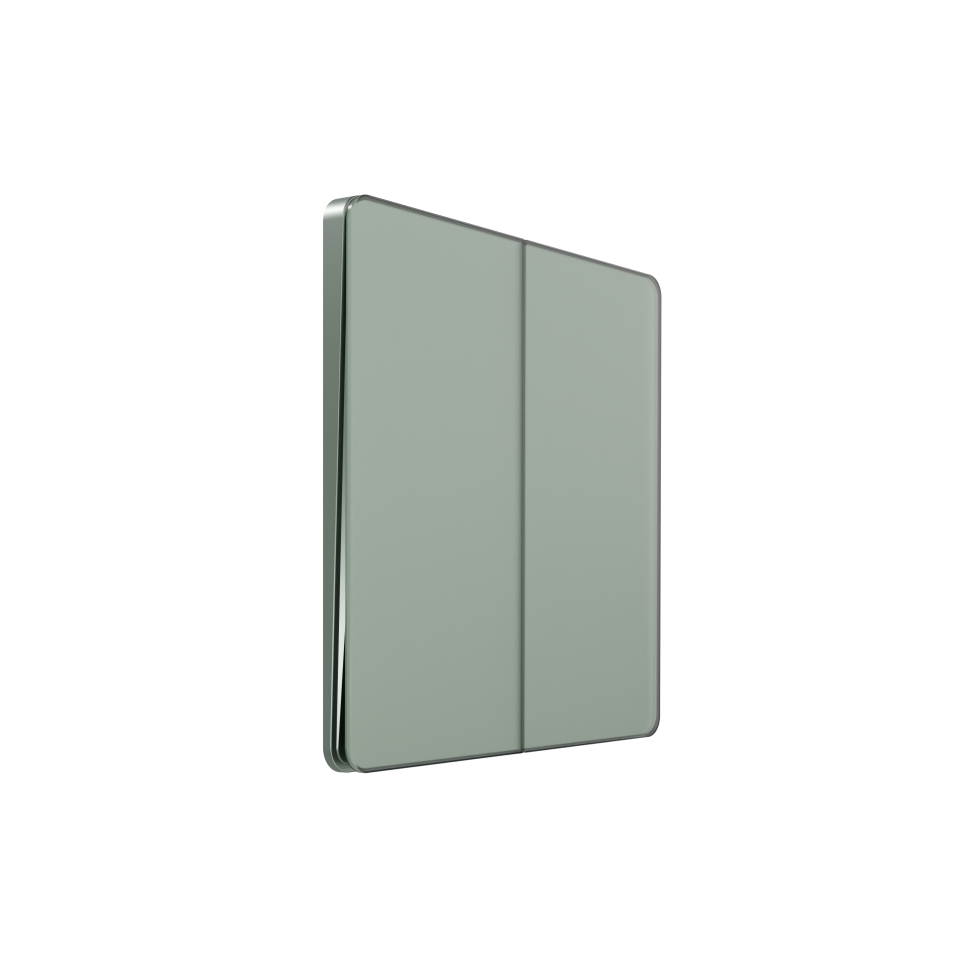

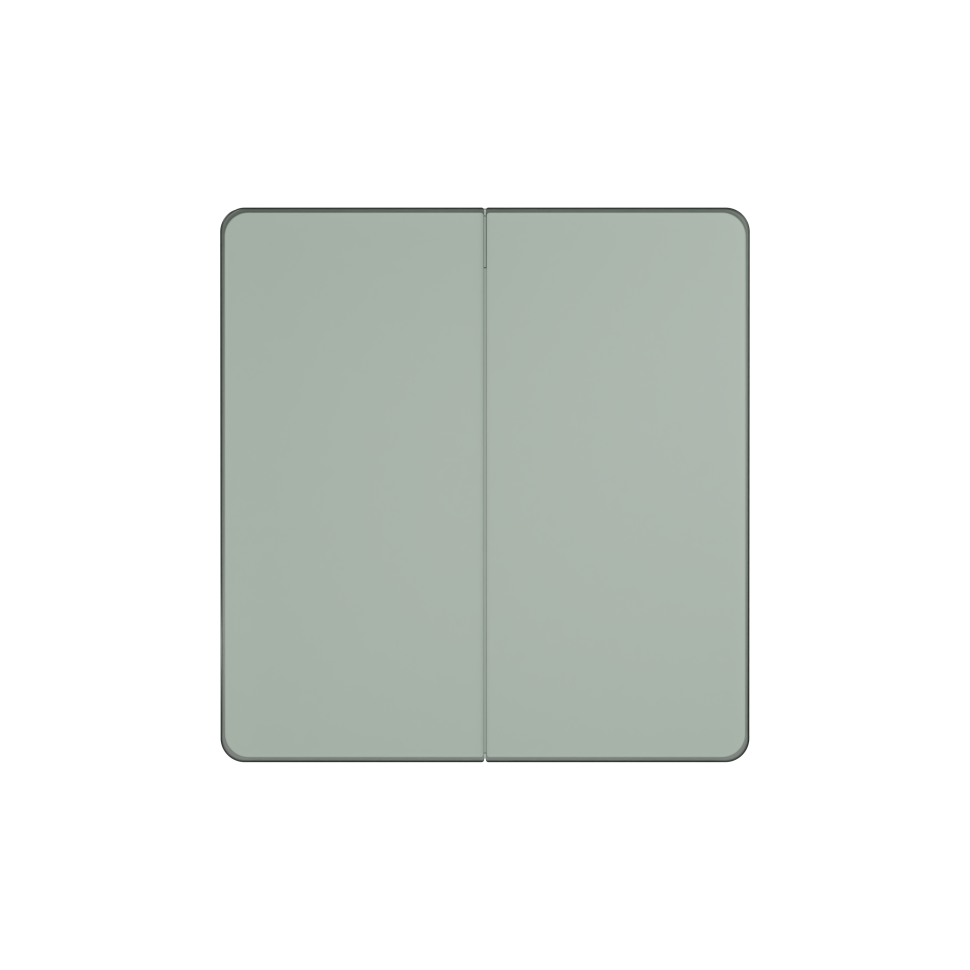

Systeme Infinity, Выключатель (кросс.-переключатель) С/У 2кл. (250В,10АХ), Таежное утро

Назначение и принцип работы

Двухклавишный кросс‑переключатель Systeme Infinity применяется для раздельного управления двумя независимыми линиями освещения из трёх и более точек. Работает строго в составе схемы с проходными выключателями: для каждой клавиши реализована отдельная схема коммутации типа «схема 7+7». Это значит, что каждая клавиша независимо меняет местами линии между двумя цепями — так обеспечивается возможность включать/выключать свет с любой из точек вне зависимости от положения остальных выключателей.

Например, в коридоре можно раздельно управлять основным светом и декоративной подсветкой, а в спальне — люстрой и прикроватными бра. При этом каждая линия управляется из нескольких мест.

Устройство рассчитано на номинальное напряжение 250 В и ток до 10 АХ на каждую линию — это соответствует нагрузке примерно до 2300 Вт (для ламп накаливания). Для LED‑нагрузки важно учитывать характеристики драйверов: некоторые схемы могут быть несовместимы с диммерами или отдельными типами драйверов. Клавиши без фиксации: после нажатия они возвращаются в исходное положение.

Особенности конструкции и дизайн (безрамочная серия)

Кросс‑переключатель выполнен в концепции безрамочной серии Systeme Infinity: лицевая панель из матового стекла интегрирована с корпусом, отдельного обрамления нет. При многопостовом монтаже изделия стыкуются вплотную «стык в стык», формируя ровную линию без видимых швов. Такой подход подчёркивает минималистичный стиль и органично смотрится в современных интерьерах (сканди, минимализм, эко, лофт).

Ключевые элементы дизайна и материалов:

• Матовое антибликовое стекло с олеофобным покрытием. Не даёт резких бликов, устойчиво к отпечаткам пальцев, легко очищается.
• Ультратонкий профиль. Толщина стеклянной панели — 3,5 мм, что придаёт изделию визуальную лёгкость.
• Прочность 6H по шкале Мооса. Стекло устойчиво к мелким царапинам в повседневной эксплуатации.
• Цвет «Таёжное утро». Спокойный природный оттенок гармонично сочетается с нейтральной палитрой, визуально «смягчает» электроустановочные изделия и не спорит с отделкой стен.
• Тактильные клавиши. Чёткая обратная связь при нажатии, ресурс — тысячи циклов срабатывания.

Типовые сценарии использования

• Длинные коридоры и холлы. Раздельное управление ярким основным светом и приглушённой акцентной подсветкой из нескольких точек.
• Лестничные пролёты. Включение/выключение общего света и подсветки ступеней с разных этажей.
• Спальни и гостевые комнаты. Управление основным светом у двери и прикроватными светильниками с разных мест (у двери, у кровати, в гардеробной).
• Прихожие с несколькими входами. Гибкое управление светом в разных зонах прихожей и смежных помещениях.
• Офисные и коммерческие помещения. Организация удобного управления светом в проходных зонах, коридорах, переговорных, где важно гибкое управление из разных точек.

Технические характеристики

Особенности монтажа и эксплуатации

• Только в составе схемы. Двухклавишный кросс‑переключатель не используется самостоятельно: он устанавливается строго между двумя проходными выключателями для каждой из двух линий.
• Безрамочный монтаж и стыковка. Изделия монтируются вплотную друг к другу без рамок. Для точного выравнивания рекомендуется использовать монтажные коробки с системой позиционирования.
• Только для скрытой проводки. Механизм устанавливается в стандартную квадратную коробку 86×86 мм. Глубина подрозетника должна быть не менее 40–50 мм для корректной укладки проводов.
• Электробезопасность. Все работы выполняйте при полностью отключённом питании, строго соблюдая ПУЭ и требования электробезопасности.
• Подбор проводов. Используйте медные провода сечением 0,75–2,5 мм². Для долговечного соединения рекомендуются клеммы WAGO либо гильзование.
• Уход за лицевой панелью. Очищайте мягкой сухой или слегка влажной тканью без абразивов и агрессивных растворителей.
• Условия эксплуатации. Степень защиты IP20 допускает применение только в сухих отапливаемых помещениях без прямого воздействия влаги и конденсата.

Важные примечания

• В серии Systeme Infinity рамки не предусмотрены: эстетика и функциональность построены на моноблочной конструкции и плотной стыковке изделий — рамку приобретать отдельно не требуется.
• Кросс‑переключатель нельзя использовать как обычный или проходной выключатель: схема подключения и логика работы у него принципиально иные.
• Для корректной работы всей схемы обязательно соблюдение правильной разводки трёхжильного кабеля между проходными и кросс‑переключателем для каждой линии.
• Перед началом монтажа обязательно ознакомьтесь с технической документацией производителя и соблюдайте действующие нормы и стандарты электромонтажа.
• Не используйте изделие во влажных зонах и не допускайте попадания воды на механизм.
• При проектировании схемы учитывайте тип нагрузки: для некоторых LED‑драйверов и диммеров возможны конфликты — требуется проверка совместимости.
