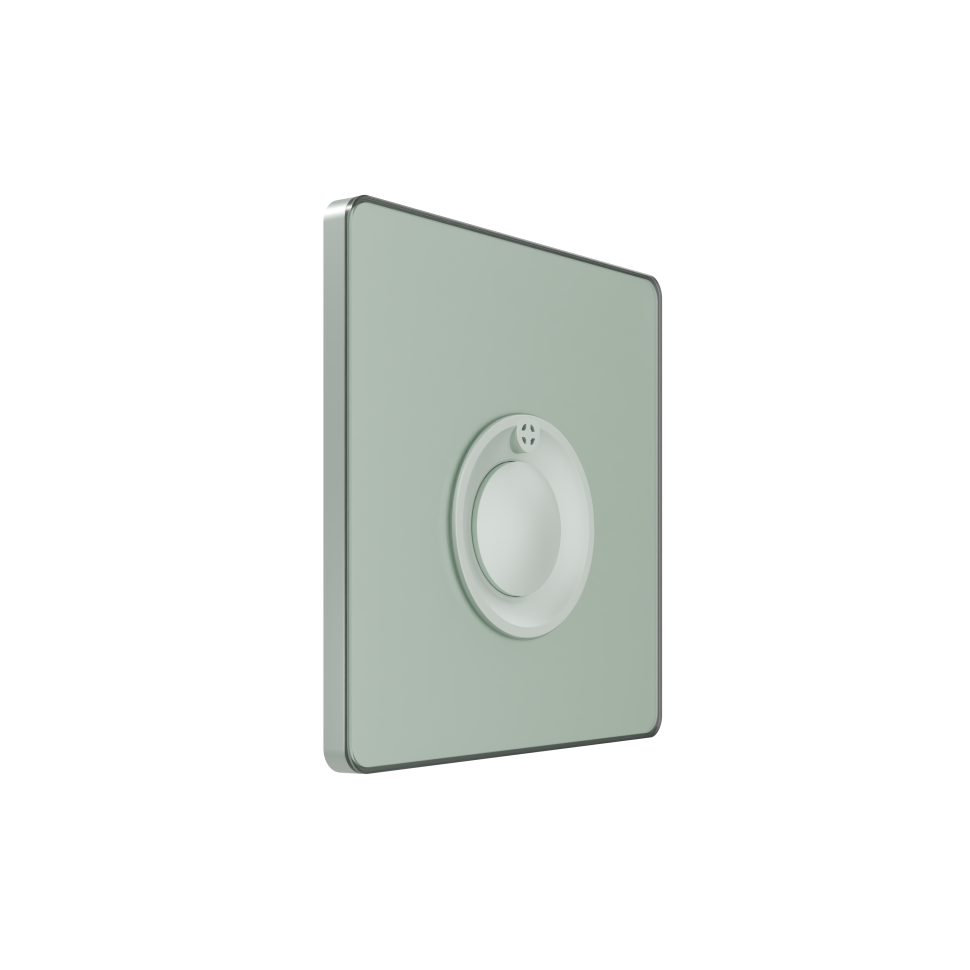

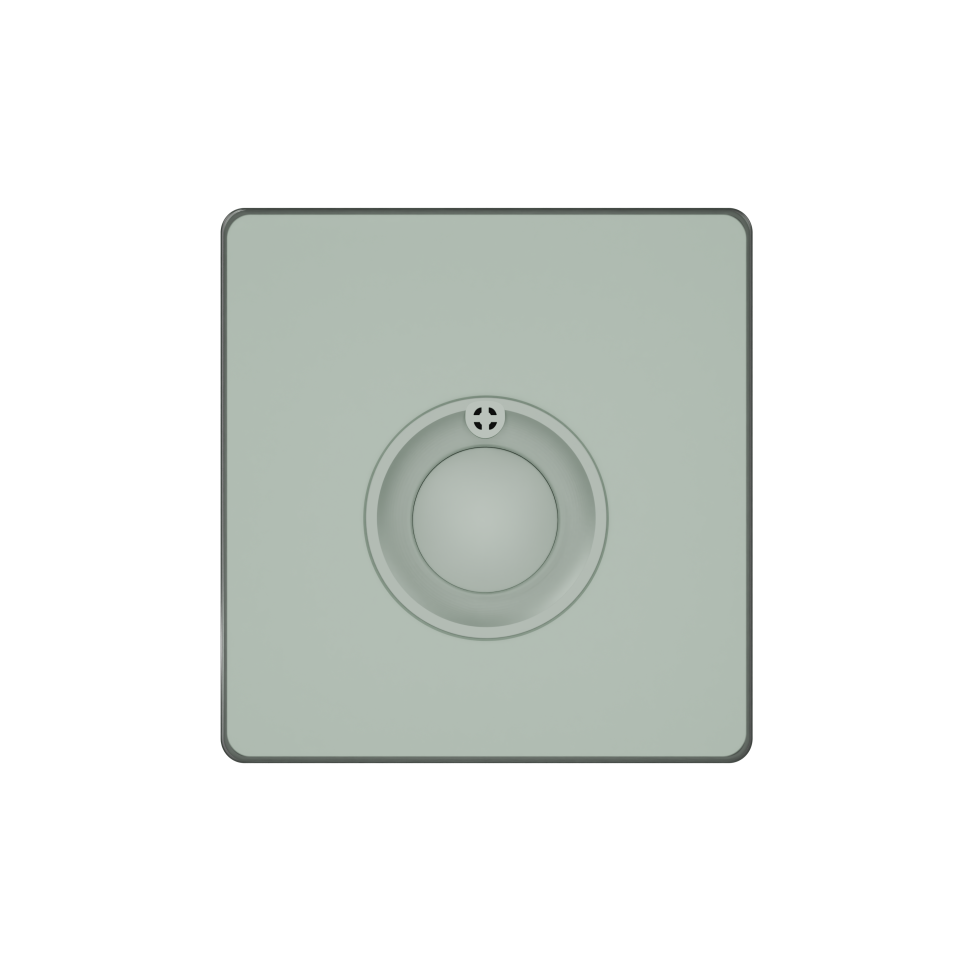

Systeme Infinity, Выключатель С/У кнопочный 100Вт с выдержкой времени (230В), Таежное утро

Назначение и принцип работы

Кнопочный выключатель Systeme Infinity с функцией выдержки времени предназначен для управления освещением в проходных и редко посещаемых зонах: коридорах, лестничных пролётах, кладовых, гардеробных, технических помещениях. Принцип действия: короткое нажатие на кнопку замыкает цепь — свет включается; встроенный таймер автоматически размыкает цепь по истечении заданного интервала (типовое значение — около 60 секунд, с допуском ±5 секунд) — свет выключается.

Такая логика работы повышает удобство (не нужно возвращаться, чтобы выключить свет) и снижает энергопотребление за счёт исключения ситуаций, когда свет остаётся включённым из‑за забывчивости. Устройство рассчитано на нагрузку до 100 Вт и оптимально для LED‑освещения. При этом важно учитывать особенности драйверов LED‑ламп: минимальная нагрузка обычно должна быть не менее 5 Вт, иначе возможны мерцание или некорректная работа таймера. Для ламп накаливания ограничений по минимальной нагрузке нет.

Для работы таймера в подрозетнике обязательно наличие нейтрального провода (N): без него функция автоотключения не будет функционировать. Кнопка не фиксируется в нажатом положении — это нажимная кнопка без фиксации, которая лишь запускает отсчёт времени. Повторное нажатие во время работы таймера сбрасывает отсчёт и принудительно отключает нагрузку.

Особенности конструкции и дизайн (безрамочная серия)

Выключатель выполнен в концепции безрамочной серии Systeme Infinity: лицевая панель из матового стекла интегрирована с корпусом, отдельного обрамления нет. При установке нескольких изделий в ряд они стыкуются вплотную «стык в стык», формируя ровную линию без видимых швов — это подчёркивает минималистичный стиль и хорошо вписывается в современные интерьеры (сканди, минимализм, эко, лофт).

Ключевые элементы дизайна и материалов:

• Матовое антибликовое стекло с олеофобным покрытием. Не даёт резких бликов, устойчиво к отпечаткам пальцев, легко очищается.
• Ультратонкий профиль. Толщина стеклянной панели — 3,5 мм, что придаёт изделию визуальную лёгкость.
• Прочность 6H по шкале Мооса. Стекло устойчиво к мелким царапинам в повседневной эксплуатации.
• Цвет «Таёжное утро». Тёплый серый оттенок с лёгким природным подтоном, визуально расширяет пространство и сочетается с натуральными материалами (дерево, камень) и современными поверхностями.
• Тактильная кнопка. Чёткая обратная связь при нажатии, ресурс — тысячи циклов срабатывания.

Типовые сценарии использования

• Коридоры и холлы. Свет включается при входе и автоматически выключается через заданное время — удобно и экономично.
• Лестничные пролёты. Освещение только в момент использования: включается при подходе, отключается после ухода.
• Кладовые и гардеробные. Не нужно искать выключатель в темноте и помнить об отключении света.
• Технические и подсобные помещения. Автоматизация освещения при периодическом посещении.
• Зоны у входных дверей. Комфортная подсветка для поиска ключей, открывания замка, осмотра обуви.
• Общественные и коммерческие объекты. Снижение эксплуатационных расходов за счёт автоматического отключения.

Технические характеристики

Особенности монтажа и эксплуатации

• Безрамочный монтаж и стыковка. Изделия монтируются вплотную друг к другу без рамок. Для точного выравнивания рекомендуется использовать монтажные коробки с системой позиционирования.
• Только для скрытой проводки. Механизм устанавливается в стандартную квадратную коробку 86×86 мм. Важно убедиться, что глубина подрозетника не менее 40 мм — из‑за увеличенных габаритов механизма с реле времени.
• Соблюдение нагрузки. Не превышайте номинальную мощность 100 Вт; учитывайте суммарную мощность подключаемых светильников и минимальную нагрузку для LED.
• Электробезопасность. Все работы выполняйте при полностью отключённом питании, строго соблюдая ПУЭ и требования электробезопасности.
• Уход за лицевой панелью. Очищайте мягкой сухой или слегка влажной тканью без абразивов и агрессивных растворителей.
• Условия эксплуатации. Степень защиты IP20 допускает применение только в сухих отапливаемых помещениях без прямого воздействия влаги и конденсата.
• Подбор проводов. Используйте медные провода сечением 0,75–2,5 мм²: это обеспечит надёжный контакт и минимизирует нагрев соединений. Рекомендуется применять клеммы WAGO или гильзование для долговечного соединения.

Важные примечания

• В серии Systeme Infinity рамки не предусмотрены: эстетика и функциональность построены на моноблочной конструкции и плотной стыковке изделий — рамку приобретать отдельно не требуется.
• Время выдержки задано схемой реле и не регулируется пользователем — это упрощает монтаж и исключает риск неправильной настройки.
• Перед началом монтажа обязательно ознакомьтесь с технической документацией производителя и соблюдайте действующие нормы и стандарты электромонтажа.
• Не используйте изделие во влажных зонах и не допускайте попадания воды на механизм.
• Если после монтажа свет не выключается автоматически, проверьте правильность подключения нейтрального провода (N) — это самая частая причина неработоспособности таймера.
• При проектировании схемы электроснабжения учитывайте особенности нагрузки: для некоторых типов LED‑драйверов возможны мерцание или неполное отключение — требуется проверка совместимости.
