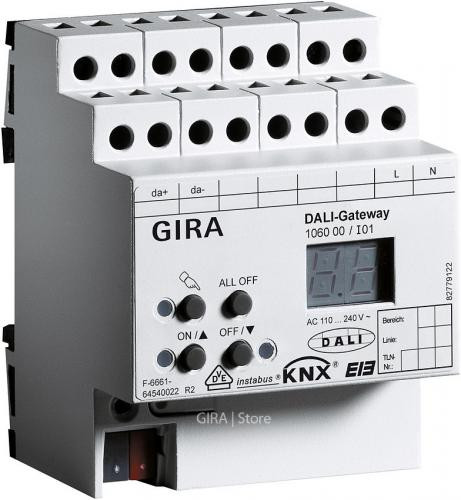

GIRA 106000 Шлюз DALI instabus KNX/EIB с ручным управлением

Совместимо со стандартами DALI и DALI 2.
Управление светильниками и другими применениями с рабочим устройством DALI в системах KNX.
Настройка цветовой температуры для светильников с DALI Device Type 8 (тип цвета: цветовая температура) для Tunable White согласно IEC 62386-209.
Защита от короткого замыкания, защита от перенапряжения, защита от перегрузок.
Переключение и диммирование для макс. 64 светильников с рабочим устройством DALI.
До 6 различных видов адресации позволяют управление светильниками DALI посредством телеграмм KNX с групповой и одиночной адресацией.
При групповой адресации доступно до 32 независимых групп DALI. Они могут быть дополнены макс. 64 одиночно адресуемыми каналами устройств DALI.
Управление рабочими устройствами DALI типа "Colour Control" (DALI Device Type 8, тип цвета: цветовая температура) в специфическом исполнении "Tunable White (TW)". Управление цветовой температурой посредством относительного и абсолютного регулирования освещения и дополнительно посредством сцен и эффектов.
Возможно централизованное управление всеми подключенными компонентами DALI (Broadcast).
Ручное управление независимо от шины (режим стройплощадки с централизованным управлением типа Broadcast). Управление состоянием переключения и яркостью.
Квитирование состояния неисправности DALI или короткого замыкания DALI и сообщение об исчезновении напряжения питания.
Центральная функция переключения.
Возможно общее квитирование всех состояний переключения.
16 световых сцен.
Управление эффектами для реализации динамических световых настроений. 16 эффектов с 16 ступенями эффекта каждый. Таймер, позволяющий запускать и останавливать эффекты в зависимости от времени и дня недели.

Функции групп и устройств
Переключение и значение яркости: активные или пассивные функции квитирования.
Настройка предельных значений яркости (минимальная и максимальная яркость).
Возможность параметрирования реакции диммирования и характеристик диммирования.
Щадящее лампу включение и выключение.
Возможность параметрирования функции блокировки или функции принудительного положения.
Функции времени (задержка включения и выключения, функция лестничной клетки – также и с функцией предварительного предупреждения).
Счетчик наpаботанных часов.
Настраиваемый уровень DALI-Power-ON и DALI-System-Failure.
Возможность настройки реакции в случае исчезновения и восстановления напряжения шины, а также после программирования ETS.
Управление температурой цвета посредством абсолютного и относительного регулирования освещения, программируемого поведения регулирования освещения, настраиваемая минимальная и максимальная температура цвета, квитирование текущей и недействительной температуры цвета.

Эксплуатация аварийных светильников
Включение устройства в системы аварийного освещения DALI. Шлюз DALI способен интегрировать в системы аварийного освещения с центральным питанием стандартные рабочие устройства DALI для управления освещением согласно EC 62386-101 (система DALI) и IEC 62386-102 (Control-Gear) в качестве аварийного светильника.
Контроль исчезновения общего электропитания.
Настраиваемое поведение в конце аварийного режима.
Настраиваемые яркость и температура цвета при активном аварийном режиме.

Плагин ETS
Ввод в эксплуатацию DALI без дополнительных компонентов программного обеспечения. Идентификация, адресация и назначение рабочих устройство DALI производится в плагине DALI.
Назначение отдельных устройств в группы возможно и без программирующего соединения устройством.
Проверка совместимости типов устройств DALI при назначении рабочих устройств DALI.
Режим совместимости для поддержки не соответствующих DALI рабочих устройств.
Частичный ввод в эксплуатацию DALI.
Функция тестирования всех созданных групп DALI или рабочих устройств DALI.
Экспортирование и импортирование шаблона.
Функция печати для создания отчета.

Поддержка DALI2 начиная с индекса I06.
Эксплуатация аварийных систем освещения:
Законодательные и нормативные требования могут отличаться в зависимости от страны применения. В любом случае пользователь / проектировщик должен проверить, соблюдаются ли специфические требования.
Допуск VDE в соответствии с EN 60669-1, EN 60669-2-1.
Проектирование и ввод в эксплуатацию устройства начиная с ETS 4.2 или ETS 5 (рекомендуется).


Среда KNX:TP256

Номинальное напряжение
AC:AC от 110 до 240 В, 50/60 Гц
DC:от DC 110 до 240 В

Мощность потерь:макс. 3 Вт

Разъемы
KNX:Соединительная и ответвительная клемма
DALI:Винтовые клеммы

Длины проводов между шлюзом и рабочим устройством
? 1,5 мм?:макс. 300 м
? 1,0 мм?:макс. 238 м
? 0,75 мм?:макс. 174 м
? 0,5 мм?:макс. 116 м

Поперечное сечение соединительных проводов:макс. 4 мм?

Температура окружающего воздуха:от -5°C до +45°C
