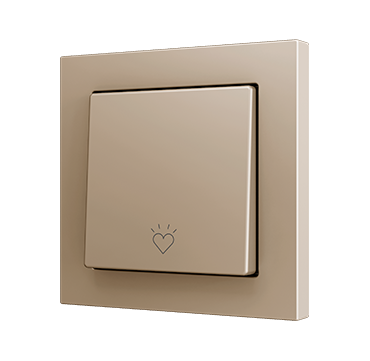

Zennio ZS551PB1LC ZS55. Простая сенсорная кнопка для 1 двоичного входа, 55 x 55 мм, цвет шампань

Сенсорная кнопка Zennio ZS551PB1LC (серия ZS55) — компактное электроустановочное устройство для систем автоматизации зданий и «умного дома», предназначенное для ручного управления сценариями через интерфейс дискретного ввода. Модель рассчитана на подключение к 1 бинарному входу и совместима с KNX‑сетями, а также с типовыми системами автоматизации, где требуется надёжный и эстетичный элемент интерфейса.

Дизайн и визуальная интеграция

Размер корпуса — 55×55 мм, что соответствует стандартному формату серии ZS55 и позволяет устанавливать кнопку в типовые монтажные коробки. Цвет «шампань» — тёплый нейтральный оттенок, который органично смотрится как в современных минималистичных интерьерах, так и в классических решениях с тёплой цветовой палитрой. Матовая фактура поверхности не даёт бликов, визуально выглядит сдержанно и благородно, а также эффективно маскирует лёгкие следы эксплуатации — отпечатки пальцев, мелкие царапины и потёртости.

Кнопка не является законченным изделием: для финишной отделки используется рамка серии ZS55, которая приобретается отдельно. Унифицированные посадочные места обеспечивают точную фиксацию механизма без перекосов и зазоров, а совместимость с рамками ZS55 позволяет собрать единую линейку электроустановочных изделий в едином стиле — это особенно важно для дизайнерских проектов, где внешний вид электроустановки должен быть аккуратным и соответствовать общей концепции интерьера.

Принцип работы и логика управления

Устройство передаёт дискретный сигнал в управляющий контроллер при срабатывании ёмкостного сенсора. Логика сценариев (включение света, активация сцены «вечер», управление жалюзи, отключение розеточных групп, запуск климатических режимов и т. п.) полностью задаётся на стороне контроллера: кнопка выступает только как интерфейс ввода. Таким образом, одна и та же кнопка может использоваться для разных задач в зависимости от конфигурации системы.

Управление реализовано через ёмкостный сенсор без механических контактов: срабатывание происходит от лёгкого касания, при этом отсутствуют подвижные части. Такая конструкция существенно повышает ресурс устройства и делает его устойчивым к интенсивной эксплуатации. Это особенно важно для объектов с высокой проходимостью — отелей, офисов, общественных пространств, где кнопки нажимают сотни раз в день: устройство не расшатывается, не теряет внешний вид и остаётся стабильным в работе.

Монтаж и рекомендации по установке

Установка кнопки выполняется по типовой схеме для электроустановочных изделий серии ZS55:

• Подготовка монтажной коробки. Механизм устанавливается в стандартную монтажную коробку. Посадочные места и разъёмы унифицированы, что обеспечивает точную фиксацию без перекосов.
• Подключение сигнальных линий. К кнопке подводятся линии питания и сигнальные провода для передачи дискретного сигнала на контроллер. Важно соблюдать полярность и требования производителя к разводке.
• Использование экранированных кабелей. Для исключения ложных срабатываний сенсора рекомендуется использовать экранированные кабели для сигнальных линий и прокладывать их на достаточном расстоянии от силовых цепей.
• Финишная отделка. После установки механизма сверху фиксируется рамка серии ZS55. Рамка не входит в комплект поставки и подбирается отдельно в зависимости от количества постов и дизайна проекта.

Сценарии применения

• Управление освещением. Кнопка может использоваться для включения/выключения света, диммирования (через контроллер), переключения между сценариями («вечер», «кино», «отсутствие»).
• Активация сцен. Одно нажатие может запускать комплексный сценарий: приглушить свет, закрыть шторы, включить фоновый звук, активировать дежурный режим.
• Управление жалюзи и шторами. Кнопка служит удобным интерфейсом для ручного управления: открыть/закрыть, частично открыть, перевести в заранее заданное положение.
• Сценарии для гостиниц. Реализация функций «не беспокоить», «готов к заселению», управление климатом и освещением в номере по заранее заданным шаблонам.
• Энергоэффективные сценарии. Отключение розеточных групп, перевод оборудования в дежурный режим, автоматическое отключение света при отсутствии людей.
• Коммерческие и общественные объекты. Управление зонированием освещения, активация рабочих режимов, сценарии «выходной день», «аварийное освещение».

Преимущества для проектировщиков и монтажников

• Простота интеграции. Типовая схема подключения к бинарному входу позволяет быстро внедрить устройство в существующую систему без сложной настройки.
• Унификация решений. Единый формат и совместимость с рамками ZS55 упрощают комплектацию проекта и сокращают количество номенклатурных позиций.
• Надёжность и долговечность. Отсутствие механических контактов снижает риск отказов и необходимость обслуживания, что важно для объектов с высокой эксплуатационной нагрузкой.
• Гибкость сценариев. Логика работы задаётся на стороне контроллера, поэтому одна и та же кнопка может использоваться в разных сценариях в зависимости от потребностей объекта.

Типичные ошибки и как их избежать

• Прокладка сигнальных линий рядом с силовыми кабелями. Это может приводить к ложным срабатываниям сенсора. Решение — использовать экранированные кабели и соблюдать минимальные расстояния между линиями.
• Неправильный подбор рамок. Рамки серии ZS55 должны соответствовать количеству постов и типу установки. Несовместимость приведёт к зазорам и неаккуратному внешнему виду.
• Отсутствие заземления или экранирования. В некоторых случаях это вызывает наводки и нестабильную работу сенсора. Важно следовать рекомендациям производителя по монтажу.
• Игнорирование требований к питанию и нагрузке. Перед установкой следует убедиться, что параметры сети и контроллера соответствуют техническим характеристикам кнопки.

Технические характеристики

• Тип устройства: сенсорная кнопка (ёмкостный сенсор).
• Количество входов: 1 бинарный вход.
• Габаритные размеры: 55×55 мм.
• Цвет корпуса: шампань.
• Серия: ZS55.
• Совместимость: рамки серии ZS55; интеграция в KNX‑сети и типовые системы автоматизации зданий.
• Назначение: передача дискретного сигнала в контроллер, активация сценариев, управление исполнительными устройствами, коммутация нагрузок.
• Монтаж: в стандартную монтажную коробку; финишная отделка — рамкой ZS55 (в комплект не входит).
